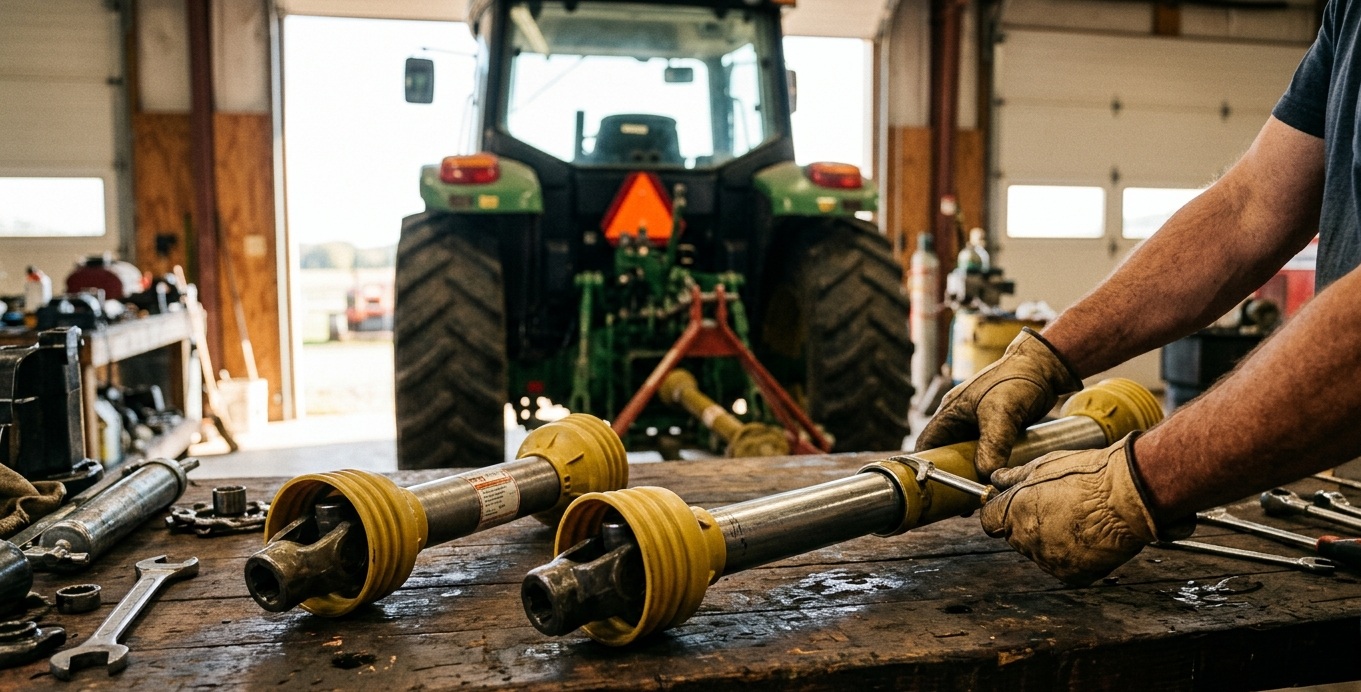

Dobór odpowiedniego układu napędowego między ciągnikiem a maszyną roboczą to jedna z kluczowych decyzji, jakie podejmuje operator przed sezonem. Nie każdy rodzaj wału pasuje do każdej pracy - różnice w konstrukcji, zakresie pracy kątowej czy zabezpieczeniu przed przeciążeniami mają bezpośrednie przełożenie na efektywność i bezpieczeństwo zabiegu polowego.
Wał odbioru mocy - czym jest i jak działa?
Jako element przeniesienia napędu, wał odbioru mocy odpowiada za przekazanie momentu obrotowego z wyjścia WOM ciągnika do przekładni maszyny roboczej. Pracuje w zmiennych warunkach kątowych, dlatego jego kluczowym elementem są przeguby - krzyżakowe lub homokinetyczne - które kompensują odchylenia osi podczas pracy i manewrowania. Całość musi być dopasowana do momentu obrotowego ciągnika, rodzaju maszyny oraz zakresu zmian odległości roboczej.
Parametry, które decydują o doborze, obejmują przede wszystkim:
- nominalny moment obrotowy (wyrażony w Nm) - musi odpowiadać zapotrzebowaniu maszyny i wydajności ciągnika,
- długość roboczą i zakres teleskopowania - istotne przy maszynach zawieszanych i przyczepnych,
- typ profilu rury (trójkąt, wielobok, cytryna) - wpływa na przenoszenie obciążeń udarowych.
Dopiero po określeniu tych wartości można świadomie wybrać właściwy typ wału do konkretnego zastosowania.
Wały przegubowo-teleskopowe - zastosowanie przy maszynach zawieszanych
Wały przegubowo-teleskopowe to rozwiązanie najczęściej stosowane przy maszynach zawieszanych na trzypunktowym układzie zawieszenia ciągnika. Rura teleskopowa pozwala kompensować zmiany odległości między ciągnikiem a maszyną podczas podnoszenia i opuszczania osprzętu. Sprawdzają się przy rotacyjnych kosiarkami, rozsiewaczach nawozów, opryskiwaczach belkowych i kultywatorach.
Wały z momentem poniżej 300 Nm przeznaczone są zazwyczaj do lżejszych maszyn, takich jak małe kosiarki dyskowe czy siewniki. Modele o momencie 460-810 Nm obsługują cięższy osprzęt - pługi, brony talerzowe czy rozsiewacze z dużym zbiornikiem. Przy doborze warto zwrócić uwagę na minimalną i maksymalną długość roboczą, ponieważ zbyt krótki wał grozi kolizją rur, a zbyt długi - nieosiową pracą przegubu.
Wały homokinetyczne - kiedy liczy się stałość prędkości kątowej
W maszynach wymagających równomiernego przeniesienia napędu bez pulsacji prędkości kątowej stosuje się wały homokinetyczne. Przegub CV (constant velocity) zachowuje stałą prędkość wyjściową niezależnie od kąta pracy, co ma szczególne znaczenie przy sieczkarniach polowych, prasach zwijających i maszynach uprawowych z rotorem.
Wały podwójnie homokinetyczne - z przegubem CV po obu stronach - stosuje się przy maszynach wymagających pracy pod dużymi kątami, np. przy ciągnikach z przednią przystawką WOM lub maszynach o szerokim rozmieszczeniu przekładni. Ich nominalny moment obrotowy sięga ponad 1000 Nm, a nawet 2480 Nm w przypadku ciężkich agregatów.
Przeguby homokinetyczne wyróżniają się następującymi cechami użytkowymi:
- stała prędkość kątowa niezależnie od kąta odchylenia - brak drgań i wibracji przenoszonych na maszynę,
- możliwość pracy pod kątem do 80° - co rozszerza zastosowanie przy maszynach przednich,
- wyższe wymagania smarowania i większa masa - wymagają staranniejszej obsługi technicznej.
Wybór między wałem ze standardowym przegubem krzyżakowym a homokinetycznym zależy głównie od wymagań kinematycznych maszyny, a nie wyłącznie od przenoszonego momentu.
Krzyżaki i przeguby - serce każdego wału
Niezależnie od rodzaju wału, to krzyżak decyduje o trwałości całego układu napędowego. Przy intensywnej pracy z prasami belującymi, rozrzutnikami obornika czy maszynami uprawowymi krzyżak przyjmuje obciążenia udarowe, wibracje i zmienne kąty pracy. Jego wymiary - średnica czopów i rozstaw miseczek łożyskowych - muszą być dobrane ściśle do widełek i momentu obrotowego wału.
Widełki wałka przekaźnika mocy odpowiadają za przeniesienie siły z krzyżaka na rurę wału lub na wyjście napędowe maszyny. Ich zużycie, objawiające się luzem bocznym lub korozją gniazd łożyskowych, przyspiesza degradację nowego krzyżaka nawet po jego wymianie. Dlatego przy naprawie warto ocenić cały zespół przegubowy, a nie tylko wymienić zużyty element.
Na co zwrócić uwagę, dobierając wał odbioru mocy do prac sezonowych?
Sezonowość prac polowych sprawia, że wał odbioru mocy bywa narażony na szczególne obciążenia - intensywna praca w krótkim czasie, zmienne warunki atmosferyczne i częste podłączanie różnych maszyn to czynniki przyspieszające zużycie. Przed sezonem warto sprawdzić stan osłon ochronnych, smarowanie przegubów oraz brak luzów w połączeniach krzyżakowych.
Przy wyborze nowego wału lub elementów naprawczych należy kierować się kilkoma zasadami:
- dobierać wał do maszyny, a nie do ciągnika - to maszyna określa wymagany moment obrotowy i typ przegubu,
- weryfikować profil rury teleskopowej - trójkąt, wielobok i cytryna różnią się odpornością na skręcanie i udary,
- sprawdzać typ złącza po stronie ciągnika - standardowe 1 3/8" Z6 różni się od 1 3/4" Z20 stosowanego w ciągnikach wyższej mocy.
Regularna kontrola stanu wału i jego elementów to inwestycja, która ogranicza ryzyko poważniejszej awarii w trakcie zabiegu.
Właściwy dobór wału jako warunek bezawaryjnej pracy w polu
Rodzaj wału odbioru mocy powinien wynikać z realnych wymagań maszyny roboczej, a nie z przypadkowego doboru po długości lub cenie. Wały przegubowo-teleskopowe sprawdzają się przy standardowych maszynach zawieszanych, homokinetyczne - przy osprzęcie wymagającym równomiernego napędu i dużych kątów pracy, a trwałość całego układu zależy w dużej mierze od stanu krzyżaków i widełek. Przed kolejnym sezonem warto przeprowadzić przegląd techniczny wału i wymienić zużyte podzespoły, zanim staną się przyczyną przestoju w najbardziej intensywnym okresie prac polowych.
